目前分布式發電系統的可靠性并不高，并網逆變器是系統的核心部件，也是可靠性的薄弱環節。單臺逆變器的故障就可能會引起整個光伏并網發電系統的崩潰，因此，對逆變器的可靠性的要求也越來越高。下面，我們來看看光伏逆變器的一些可靠性分析。

試驗設備：環儀儀器 光電逆變器高溫老化箱

可靠性分析意義：

可靠性分析的主要目的就是通過建立系統的可靠性模型，對系統的各組成部分進行可靠性計算與分析，以找出系統的薄弱環節，分析單元之間以及單元與系統之間可靠性的相互影響，將信息反饋給設計生產和運行維護部門，以促進產品可靠性水平的提高以及運營維護成本的下降。

光電逆變器的主要失效機理：

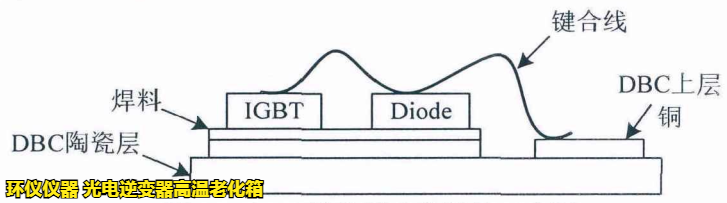

（1）熱機械應力失效

光電逆變器在工作過程中，由于自身功率損耗的波動會引起結溫的波動，由于相鄰材料之間熱膨脹系數存在差異，使不同材料的形變程度不同，連接處受到的應力不同，引起連接處的疲勞和蠕變。于是溫度的變化導致連接層的機械變形并產生疲勞的損傷累積。

（2）過電應力失效

光電逆變器在工作過程中，若工作電壓或電流超出其額定值時，器件局部會瞬間產生大量的熱，當熱點溫度超過器件材料的熔點時，材料就會開始熔化，形成短路或開路，引起器件失效。

蒙特卡洛法逆變器可靠性評估

蒙特卡洛法以各元件的可靠性原始數據為前提，通過計算機模擬隨機出現的各種系統的運行狀態，從大量的模擬實現結果中統計出系統的可靠性指標。

首先建立逆變器可靠性概率模型，由于元件失效為固定值，每次獨立實驗對元件i生產1到Ni的均勻分布的隨機整數，N為元件i的失效率的倒數，每生成一個隨機數，代表元件運行了1小時；假設元件隨機數為1時，該元件失效，任一元件失效時，逆變器失效；統計逆變器失效時的運行時間，即平均故障間隔時間MTBF。所得結果與框圖法所得平均失效前時間36101h 進行對比。

隨著模擬次數的增加，蒙特卡洛法所得結果逐漸趨近于框圖法結果。

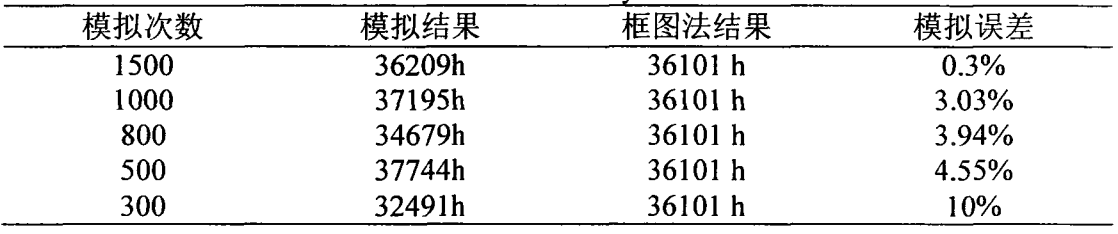

下圖為蒙特卡洛法模擬逆變器1500運行所得失效時間間隔統計結果。

結果表明，隨著蒙特法模擬次數的增加，模擬結果逐漸收斂于框圖法計算結果，當模擬次數達到1500次時，兩種方法所得結果誤差僅為0.3%，證明了蒙特卡洛程序的正確性。

若假定光伏并網逆變器僅有約1/3的時間處于有效工作時間，在未考慮保護設備、控制電路、導線、連接點等的失效率也不考怎逆變器的老化、維修，以及安裝、人為等因素的前提下，逆變器的平均故障間隔時間約為12年。

以上就是逆變器的可靠性分析，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
