夾層玻璃是重要的安全玻璃，賦予其安全性能的是玻璃間的粘結(jié)材料，常規(guī)材料為聚氨酯（PU）膠片。為了研究濕熱條件對聚氨酯膠片的影響，測試樣品光學(xué)性能的變化，我們做了以下試驗(yàn)研究，供大家參考。

試驗(yàn)設(shè)備：環(huán)儀儀器 可程式恒溫恒濕箱

試驗(yàn)樣品：PU膠片和PVB膠片，大小為20mm × 20mm

試驗(yàn)條件：參考GJB150.9規(guī)定的濕熱環(huán)境。

試驗(yàn)結(jié)果分析：

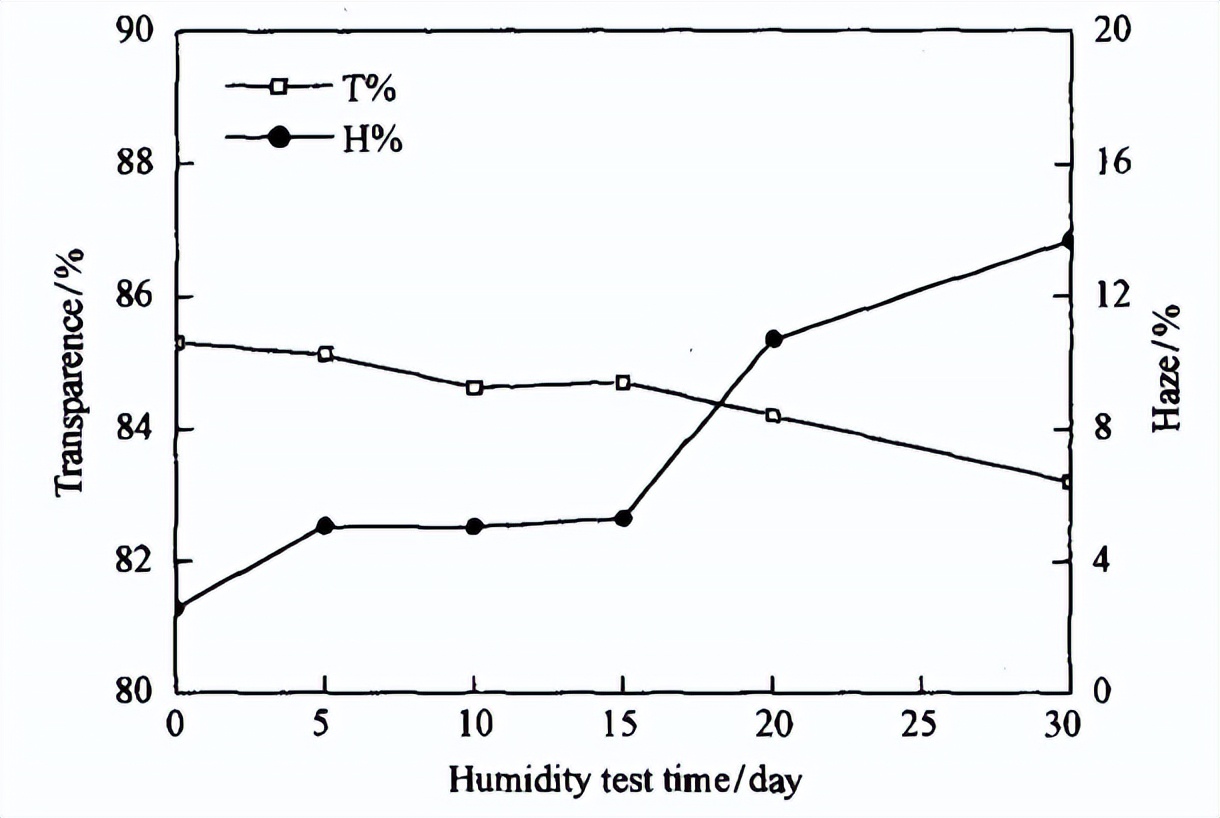

PU夾層玻璃樣品在濕熱環(huán)境中持續(xù)0、5、10、15、20、30天后透光度、霧度兩項(xiàng)指標(biāo)的變化見下圖。

從圖可知，試驗(yàn)前期，濕熱引起霧度和透光度稍微變化;隨著時(shí)間進(jìn)行，上述兩項(xiàng)指標(biāo)基本沒有變化；當(dāng)試驗(yàn)繼續(xù)進(jìn)行到15天以后，霧度和透光度發(fā)生急劇變化；到達(dá)30天后取樣，透光度降低2.2%，霧度增加11.6%，霧度變化非常明顯。

將上述濕熱樣品在室溫放置8個(gè)月后，透光度及霧度的變化見下圖。

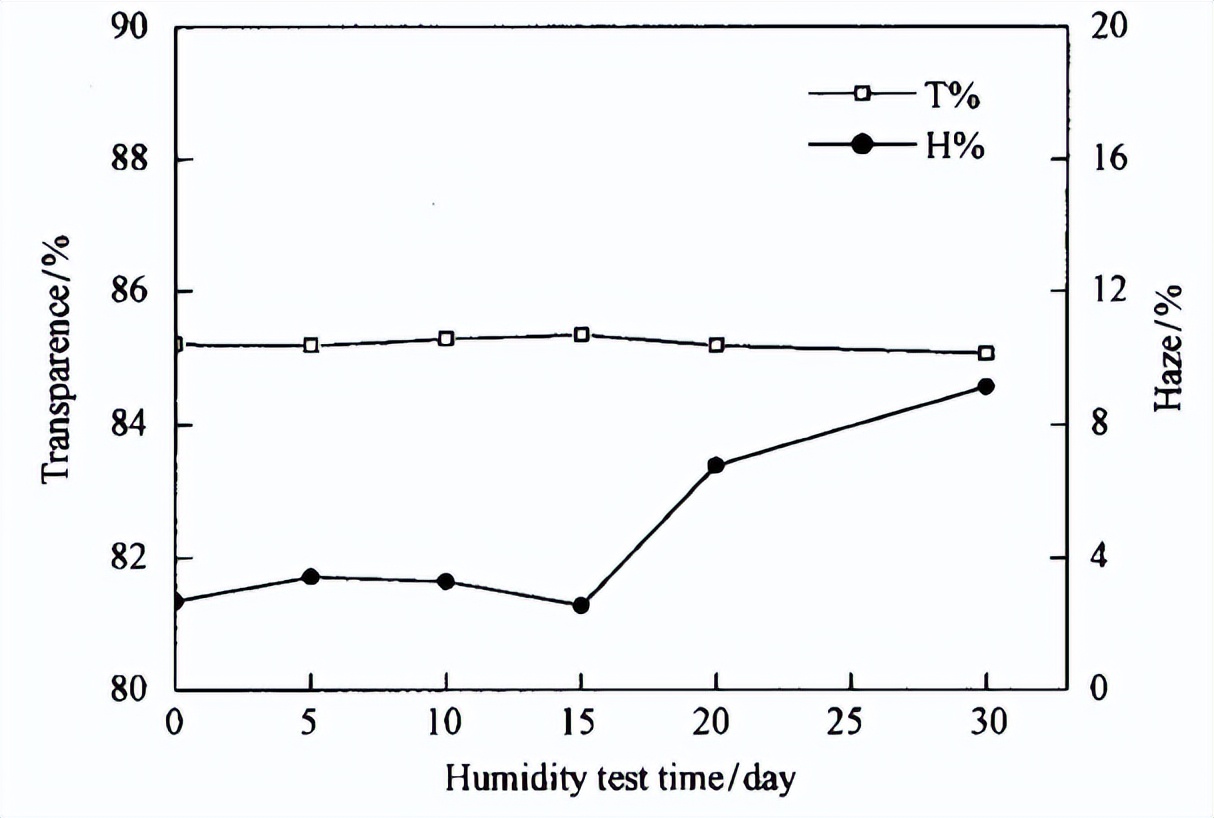

a.P U 樣品濕熱試驗(yàn)后室溫放置8 個(gè)月后光學(xué)性能的變化

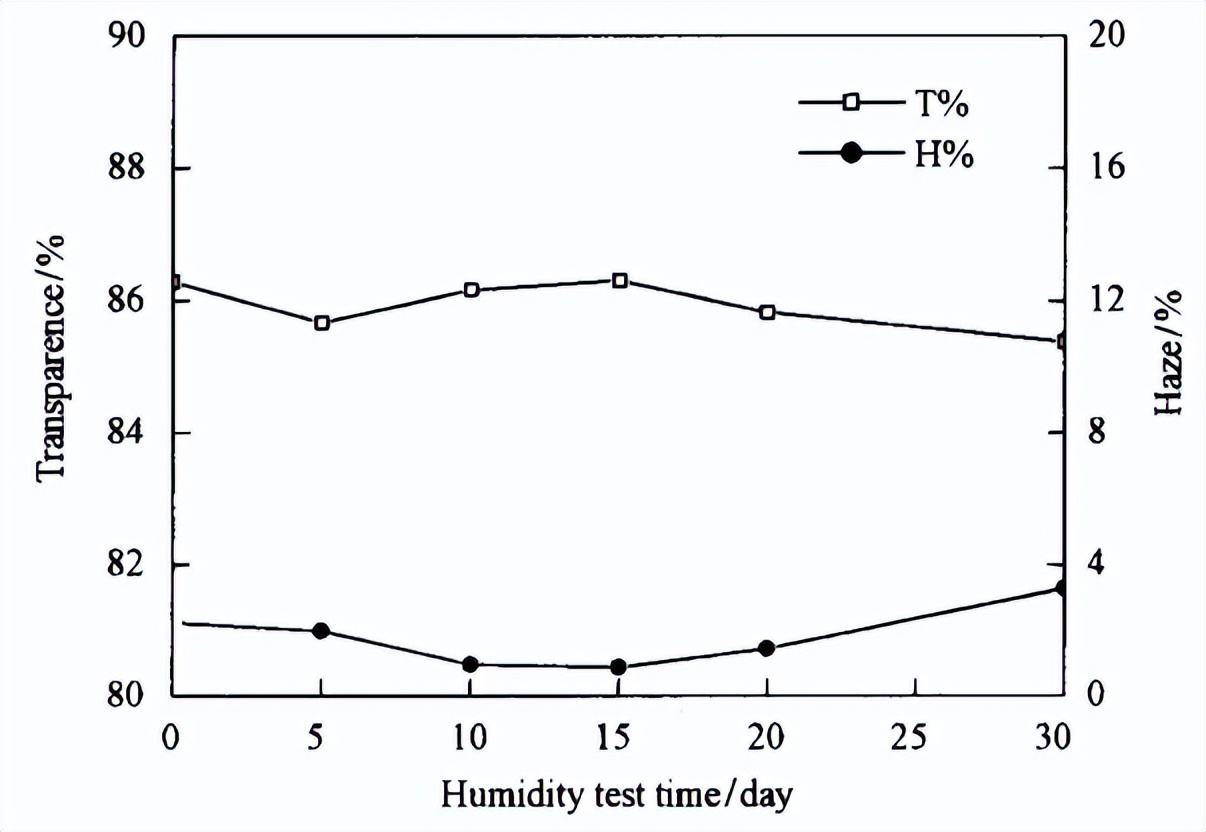

b.PVB樣品濕熱試驗(yàn)后室溫放置8 個(gè)月后光學(xué)性能的變化

從圖可知，PU膠片的前期樣品透光度基本恢復(fù)，但濕熱15天以后的樣品霧度值仍然較高，最高達(dá)到9.0%；

PVB夾層玻璃的透光度、霧度基本恢復(fù)。結(jié)合上述數(shù)據(jù)，初步判斷PVB與水汽的作用是基本可逆的，PU膠片與水汽的作用不可逆，還需深入研究水汽與膠片的作用機(jī)理。

結(jié)論：

1.在GJB150.9規(guī)定的濕熱條件下，PU膠片制作的樣品光學(xué)性能變化不明顯，隨著濕熱試驗(yàn)時(shí)間的延長(如15天以上)，樣品的透光度、霧度發(fā)生急劇變化。

2.完成不同時(shí)間濕熱試驗(yàn)后的PU夾層玻璃樣品，在室溫長期放置后發(fā)現(xiàn)：濕熱試驗(yàn)時(shí)間小于15天的樣品，透光度及霧度值基本能恢復(fù)到試驗(yàn)前的狀態(tài)，分別為85%和3%左右；而超過15天的樣品，透光度保持在85%左右，霧度值依舊很高，最大值能達(dá)到9%。

以上就是對PU膠片的濕熱試驗(yàn)探究，如有試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
