壓膠管總成是液壓傳動系統中基礎元件, 膠管總成質量的好壞, 直接影響系統和主機的使用性能。在實際工作中, 經常出現膠管爆破、膠管砂眼泄漏、膠管與接頭拔脫、內連接部分發生斷裂及膠管總成扣壓初泄漏等失效形式。為了提高膠管總成的可靠性，我們會進行耐壓爆破試驗，下面對該試驗的要求，做一些講解。

耐壓爆破試驗要求：

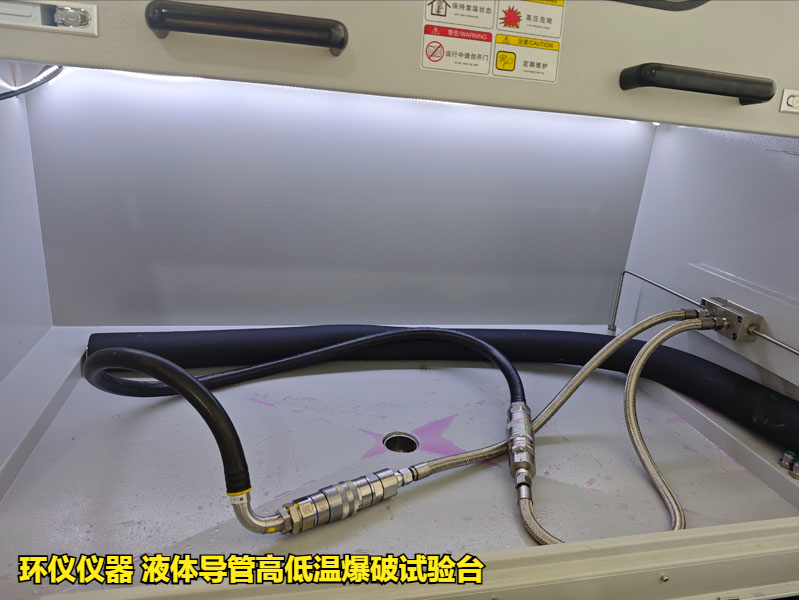

試驗設備：環儀儀器 液體導管高低溫爆破試驗臺

試驗要求：

1.升壓速度、爆破位置按照恒定的升壓速度, 對公稱內徑小于或等于50mm的軟管應在30s~60s之間達到最終壓力, 直至軟管和軟管組合件破壞, 在試驗報告中應記錄下軟管爆破的位置和狀態。

2.當管接頭出現拔脫、距管接頭25mm或等于軟管外徑的距離 (取最大數值) 內發生泄漏或爆破而引起的任何破壞都不視為真正的軟管爆破。

3.最大工作壓力、驗證壓力和最小爆破壓力, 可參考3683.1-2006/ISO1436-1:2001中表3。

4.試驗樣品隨機抽取試驗樣件, 同一規格至少試驗兩件。扣壓參數驗證時, 可根據試驗效果適當增加樣件。

試驗合格判斷：

(1) 爆破壓力。根據GB/T 3683.1-2006和GB/T 5563-2006標準要求, 試驗軟管 (軟管總成) 實際爆破壓力大于或等于標注壓力 (工作壓力) 4倍為合格, 否則為不合格。

a軟管進貨檢驗：實際爆破壓力≥軟管標注壓力4倍。

b軟管生產檢驗：實際爆破壓力≥軟管工作壓力4倍。

(2) 損壞的依據。不應有泄漏或破壞的跡象。在管接頭處泄漏、管頭拔脫或靠近管接頭處軟管破裂都視為該組合件本身質量問題。

如有高低溫爆破試驗疑問，可以咨詢環儀儀器相關技術人員。
